PCB công suất cao Nhà sản xuất

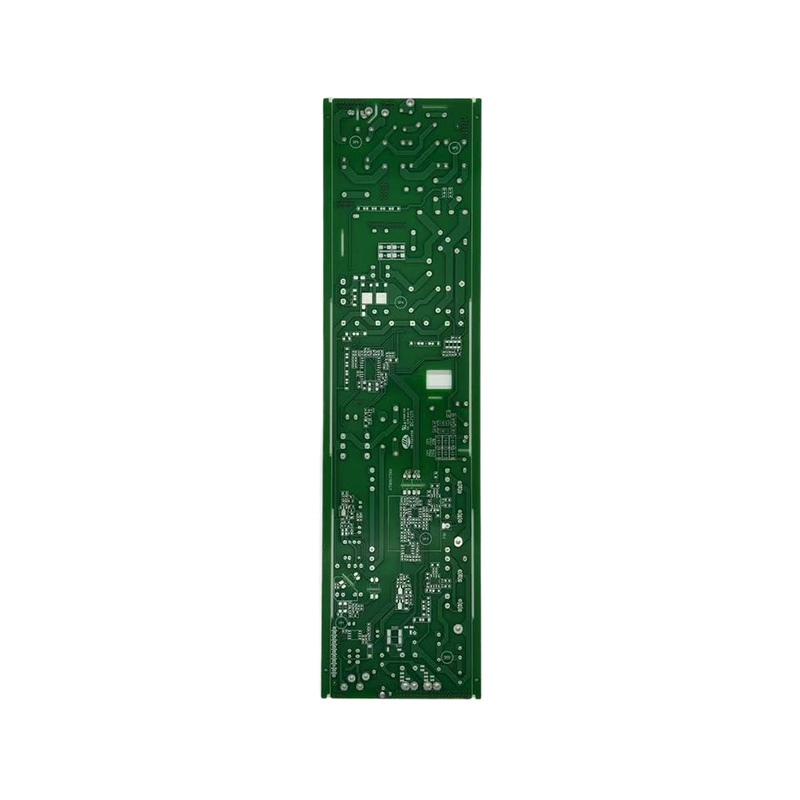

PCB công suất cao là nguồn năng lượng của các thiết bị điện tử hiện đại, được thiết kế đặc biệt để mang và tản nhiệt một cách hiệu quả do dòng điện cao và điện áp cao tạo ra. Chúng vượt qua những hạn chế về vật liệu của bảng mạch thông thường, sử dụng các vật liệu dẫn nhiệt tuyệt vời như nhôm, gốm hoặc đồng dày. Kết hợp với độ dày đồng lên tới 5oz và cấu trúc 32 lớp phức tạp, chúng đảm bảo đường dẫn dòng điện rộng và ổn định. Với các đường nhỏ 0,075mm và tỷ lệ độ dày trên khẩu độ 10:1, chúng đạt được kết nối điện và khả năng tản nhiệt mạnh mẽ trong một kích thước nhỏ gọn. Được sử dụng rộng rãi trong các ứng dụng quan trọng như nguồn điện công nghiệp, hệ thống truyền động ô tô và đèn LED công suất cao, chúng cung cấp nền tảng vững chắc cho sự ổn định và an toàn khi vận hành ở mức tải cao.

Giới thiệu
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Công ty TNHH Công nghệ Điện tử Hồng Tín An Huy là Trung Quốc PCB công suất cao Nhà sản xuất Tùy chỉnh PCB công suất cao Công ty. Công ty tọa lạc tại Khu công nghiệp PCB Trung Quốc, Khu phát triển kinh tế Quảng Đức, tỉnh An Huy. Thành lập vào tháng 10 năm 2013, nhà máy của chúng tôi có diện tích 20.000 mét vuông và sử dụng 110 nhân viên, trong đó có hơn 7 kỹ sư chuyên nghiệp với hơn 15 năm kinh nghiệm. Sản phẩm PCB của công ty bao gồm bảng 1-32 lớp, bảng Tg cao, bảng đồng dày, bảng cứng-dẻo, bảng tần số cao, bảng ép điện môi hỗn hợp, bảng via chôn, bảng nền kim loại và bảng không halogen. Có sẵn dịch vụ tạo mẫu nhanh PCB độ chính xác cao, với đơn hàng số lượng lớn cho bảng một và hai mặt giao trong vòng 6-7 ngày, bảng 4-8 lớp trong vòng 9-20 ngày, bảng 10-16 lớp trong vòng 20-25 ngày, bảng 16-32 lớp trong vòng 25-45 ngày, bảng HDI trong vòng 25 ngày và tạo mẫu hai mặt có thể giao nhanh trong 24 giờ. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao và dịch vụ chuyên nghiệp cho khách hàng toàn cầu, và có khả năng giao hàng cả số lượng lớn và lô nhỏ. Quy trình xử lý bề mặt của sản phẩm chúng tôi đầy đủ. Các loại vật liệu nền bao gồm FR-1, 22F, CEM-1, CEM-3, FR-4 (với Tg cao, không halogen, v.v.), bảng tần số cao và nền kim loại. Tất cả các loại sản phẩm đã đạt chứng nhận hệ thống quản lý chất lượng quốc tế ISO9001, ISO14001, ISO45001, IATF16949, cũng như chứng nhận an toàn UL. Mạng lưới bán hàng của chúng tôi mở rộng từ khu vực nội địa đến Đông Nam Á, Châu Âu và Châu Mỹ. Trong cuộc cạnh tranh thị trường khốc liệt, chúng tôi luôn nhận được sự đánh giá cao từ khách hàng.
Chứng chỉ danh dự
  • NQA
  • Chứng chỉ UL
  • Chứng nhận sản phẩm
  • Chứng nhận sản phẩm
Tin tức
PCB công suất cao Kiến thức ngành

Kỹ thuật mang lại hiệu quả: Hướng dẫn toàn diện về công nghệ PCB công suất cao

Trong lĩnh vực điện tử hiện đại, việc quản lý năng lượng điện đáng kể một cách hiệu quả và đáng tin cậy là điều tối quan trọng. các PCB công suất cao là nền tảng được thiết kế cho các ứng dụng như vậy, từ đèn LED và nguồn điện đến bộ biến tần xe điện và điều khiển động cơ công nghiệp. Không giống như các bảng mạch tiêu chuẩn, các PCB chuyên dụng này được thiết kế để xử lý dòng điện cao, tản nhiệt đáng kể và hoạt động đáng tin cậy dưới áp lực điện và nhiệt đòi hỏi khắt khe. Hướng dẫn này đi sâu vào những cân nhắc quan trọng về thiết kế, khoa học vật liệu và quy trình sản xuất xác định các thiết bị điện tử công suất hiệu suất cao.

Quản lý nhiệt: Cốt lõi của thiết kế PCB công suất cao

Thách thức chính trong bất kỳ ứng dụng năng lượng cao nào là nhiệt. Nhiệt độ quá cao làm suy giảm các thành phần, giảm tuổi thọ và có thể gây ra hư hỏng nghiêm trọng. Vì vậy, quản lý nhiệt hiệu quả không chỉ là một tính năng mà còn là một điều cần thiết.

Các thông số thiết kế nhiệt chính

  • Độ dày đồng: Được đo bằng ounce trên foot vuông (oz/ft2), các vết đồng dày hơn mang nhiều dòng điện hơn với ít điện trở hơn. Các bo mạch tiêu chuẩn sử dụng 1oz (35µm), trong khi các bo mạch công suất cao thường sử dụng 3oz (105µm) đến 12oz (420µm) trở lên.
  • Độ dẫn nhiệt của chất nền: Khả năng dẫn nhiệt ra khỏi các bộ phận của vật liệu. Tiêu chuẩn FR-4 có độ dẫn nhiệt thấp (~0,3-0,4 W/mK), trong khi bo mạch lõi kim loại lại vượt trội hơn nhiều.
  • Mảng nhiệt thông qua: Các lỗ mạ được đặt bên dưới các bộ phận nóng để truyền nhiệt từ lớp bề mặt sang các lớp bên trong hoặc bộ tản nhiệt chuyên dụng.
Loại chất nền Độ dẫn nhiệt điển hình (W/mK) Trường hợp sử dụng tốt nhất
Tiêu chuẩn FR-4 0,3 - 0,4 Các ứng dụng có công suất thấp đến trung bình, nhạy cảm với chi phí.
Lõi nhôm (MCPCB) 1,0 - 2,5 Đèn LED công suất cao, chiếu sáng ô tô, nguồn điện.
lõi đồng 380 - 400 Các ứng dụng có mật độ cao hoặc công suất cực cao, trong đó nhiệt phải được lan truyền nhanh chóng.
Chất nền gốm (AlN, Al2O3) 20 - 200 Bộ khuếch đại công suất RF tần số cao, ứng dụng hàng không vũ trụ và độ tin cậy cao.

Lựa chọn vật liệu và cân nhắc về điện

Ngoài đặc tính nhiệt, việc lựa chọn vật liệu và thiết kế còn quyết định hiệu suất điện và độ tin cậy lâu dài của bo mạch.

  • Khả năng chuyên chở hiện tại: Được xác định bởi độ dày đồng, chiều rộng vết và mức tăng nhiệt độ cho phép. Các kỹ sư sử dụng biểu đồ IPC-2152 để tính diện tích mặt cắt cần thiết cho dòng điện nhất định.
  • Độ bền điện môi: Khả năng của các lớp cách điện chịu được điện áp cao mà không bị đánh thủng. Điều này rất quan trọng trong các bộ chuyển đổi nguồn và bộ biến tần.
  • Độ ổn định vật liệu: Vật liệu Tg cao (Nhiệt độ chuyển tiếp thủy tinh) rất cần thiết để ngăn bo mạch bị cong vênh hoặc bong tróc trong quá trình hàn và vận hành ở nhiệt độ cao. Tg từ 170°C trở lên là phổ biến đối với các ứng dụng đòi hỏi khắt khe.

Các nhà sản xuất như Công ty TNHH Công nghệ Điện tử An Huy Hongxin cung cấp nhiều loại vật liệu, bao gồm FR-4 có hàm lượng Tg cao, chất nền kim loại và các tấm cán mỏng chuyên dụng, cho phép các kỹ sư lựa chọn sự cân bằng tối ưu về các đặc tính nhiệt, điện và cơ học cho thiết kế cụ thể của họ.

Sản xuất xuất sắc và đảm bảo chất lượng

Việc sản xuất PCB công suất cao đáng tin cậy đòi hỏi khả năng sản xuất tiên tiến và hệ thống kiểm soát chất lượng nghiêm ngặt. Quá trình này bao gồm việc kiểm soát chính xác áp suất cán, độ dày mạ đồng và độ chính xác của quá trình khoan để tạo ra các cấu trúc nhiều lớp và vias nhiệt mạnh mẽ.

Đối với các ứng dụng quan trọng, chẳng hạn như trong ngành công nghiệp ô tô, việc tuân thủ các tiêu chuẩn quốc tế là điều không thể thương lượng. Chứng nhận như IATF 16949 thể hiện cam kết của nhà sản xuất về chất lượng, tính nhất quán và cải tiến liên tục. Hơn nữa, Chứng nhận UL đảm bảo sản phẩm đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn và dễ cháy. Danh mục chứng nhận của An Huy Hongxin Electronic Technology Co., Ltd., bao gồm ISO9001, ISO14001, ISO45001, IATF16949 và UL, nhấn mạnh khả năng cung cấp PCB công suất cao có độ tin cậy cao cho cơ sở khách hàng toàn cầu.

Câu hỏi thường gặp

Sự khác biệt chính giữa PCB tiêu chuẩn và PCB công suất cao là gì?

Sự khác biệt chính nằm ở trọng tâm thiết kế và thành phần vật liệu của chúng. PCB tiêu chuẩn được tối ưu hóa để đảm bảo tính toàn vẹn tín hiệu trong các ứng dụng dòng điện thấp. A PCB công suất cao được thiết kế để giải quyết hai thách thức chính: dòng điện cao và sinh nhiệt đáng kể. Điều này đạt được thông qua:

  • Đồng dày hơn: Sử dụng đồng 3oz, 6oz hoặc thậm chí dày hơn để giảm điện trở và xử lý dòng điện cao mà không quá nóng.
  • Chất nền dẫn nhiệt: Sử dụng lõi kim loại (nhôm hoặc đồng) hoặc các vật liệu chuyên dụng khác để hoạt động như một bộ tản nhiệt tích hợp.
  • Xây dựng mạnh mẽ: Các thiết kế kết hợp các tính năng như via nhiệt và kích thước miếng đệm lớn hơn để tăng cường khả năng tản nhiệt và độ tin cậy khi hàn linh kiện.

Về cơ bản, PCB công suất cao là một nền tảng quản lý điện và nhiệt được xây dựng có mục đích.

Khi nào tôi nên chọn PCB lõi nhôm thay vì PCB FR-4 tiêu chuẩn?

Bạn nên chọn PCB lõi nhôm (MCPCB) khi thiết kế của bạn liên quan đến các bộ phận tạo ra một lượng nhiệt đáng kể cần được dẫn đi một cách hiệu quả. Các chỉ số chính bao gồm:

  • Đèn LED công suất cao: Đây là ứng dụng phổ biến nhất. MCPCB rất cần thiết để duy trì nhiệt độ đường giao nhau của đèn LED, điều này ảnh hưởng trực tiếp đến độ sáng, tính nhất quán màu sắc và tuổi thọ của chúng.
  • Mạch chuyển đổi năng lượng: Dành cho bộ điều chỉnh chuyển mạch, trình điều khiển động cơ và nguồn điện nơi các bộ phận như MOSFET và cuộn cảm tản nhiệt đáng kể.
  • Thiết kế hạn chế về không gian: Khi bạn không thể lắp một bộ tản nhiệt lớn, MCPCB sẽ tích hợp chức năng tản nhiệt trực tiếp vào bo mạch, giúp tiết kiệm không gian và đơn giản hóa việc lắp ráp.

Nếu ứng dụng của bạn hoàn toàn dành cho xử lý tín hiệu logic hoặc công suất thấp, bảng FR-4 tiêu chuẩn sẽ tiết kiệm chi phí hơn. Sự lựa chọn được quyết định bởi ngân sách nhiệt của thiết kế của bạn.

Độ dày đồng ảnh hưởng đến hiệu suất của PCB công suất cao như thế nào?

Độ dày đồng là một thông số quan trọng ảnh hưởng trực tiếp đến hiệu suất của PCB công suất cao theo hai cách chính: khả năng mang dòng điện và khả năng tản nhiệt.

  • Khả năng chuyên chở hiện tại: Vết đồng rộng hơn và dày hơn có điện trở thấp hơn. Theo Định luật Ohm (P = I2R), điện trở thấp hơn có nghĩa là lượng điện năng bị mất dưới dạng nhiệt đối với một dòng điện nhất định sẽ ít hơn. Đồng dày hơn cho phép bạn dẫn dòng điện cao hơn một cách an toàn mà không vượt quá giới hạn nhiệt độ của bo mạch. Ví dụ: vết 6oz có thể mang dòng điện lớn hơn đáng kể so với vết 1oz có cùng chiều rộng.
  • Sự lan truyền nhiệt: Đồng là chất dẫn nhiệt tuyệt vời. Lớp đồng dày hoạt động như một bộ tản nhiệt, phân phối nhiệt từ bộ phận nóng (như IC nguồn) trên diện tích lớn hơn của PCB. Điều này làm giảm nhiệt độ "điểm nóng" và giúp toàn bộ bo mạch truyền nhiệt hiệu quả hơn đến môi trường xung quanh hoặc bộ tản nhiệt.

Chọn độ dày đồng chính xác là sự cân bằng cơ bản giữa hiệu suất, chi phí và độ phức tạp trong sản xuất.

Những tính năng thiết kế nào là quan trọng để đảm bảo độ tin cậy lâu dài của PCB công suất cao?

Để đảm bảo độ tin cậy lâu dài trong PCB công suất cao đòi hỏi phải có thiết kế chủ động để giảm thiểu áp lực của chu trình nhiệt và dòng điện cao. Các tính năng quan trọng bao gồm:

  • Miếng đệm giảm nhiệt: Đối với các bộ phận xuyên lỗ được kết nối với các mặt phẳng đồng lớn (như mặt đất hoặc nguồn điện), các kết nối tản nhiệt được sử dụng. Chúng làm giảm hiệu ứng tản nhiệt trực tiếp trong quá trình hàn, đảm bảo mối hàn tốt, đồng thời vẫn cung cấp kết nối điện và nhiệt tốt trong quá trình vận hành.
  • Đầy đủ thông qua kích thước và mạ: Đường dẫn nhiệt phải đủ lớn và có độ dày mạ đồng đủ để truyền nhiệt hiệu quả. Đối với các ứng dụng có độ tin cậy cao, thông qua việc lấp đầy và đóng nắp bằng chất hàn hoặc epoxy có thể ngăn chặn sự xâm nhập của hơi ẩm và cải thiện khả năng truyền nhiệt.
  • Lớp phủ phù hợp: Việc áp dụng lớp phủ hóa học bảo vệ có thể bảo vệ bo mạch khỏi độ ẩm, bụi và các chất gây ô nhiễm hóa học, điều này đặc biệt quan trọng trong môi trường công nghiệp hoặc ô tô khắc nghiệt.
  • Lựa chọn vật liệu: Sử dụng vật liệu có Tg cao và Hệ số giãn nở nhiệt (CTE) thấp giúp giảm ứng suất cơ học lên các via và các bộ phận trong quá trình dao động nhiệt độ, ngăn ngừa các vết nứt và phân tách theo thời gian.

Những tính năng này, kết hợp với việc sản xuất theo hệ thống chất lượng như IATF 16949, rất cần thiết để tạo ra PCB công suất cao có thể tồn tại trong nhiều năm trên thực tế.
