Chinh phục làn sóng milimet: Đi sâu vào công nghệ PCB tốc độ cao
Hiệu suất của các thiết bị điện tử hiện đại, từ trạm gốc 5G đến hệ thống hỗ trợ người lái tiên tiến, phụ thuộc vào một thành phần quan trọng: PCB tốc độ cao . Khi tần số tín hiệu tăng lên đến phạm vi sóng nhiều gigahertz và milimet, các đặc tính vật lý của bảng mạch in trở thành yếu tố chính dẫn đến sự thành công của hệ thống. Bài viết này tìm hiểu các công nghệ cốt lõi, khoa học vật liệu và độ chính xác trong sản xuất cần thiết để làm chủ thiết kế và sản xuất PCB tốc độ cao, dựa trên khả năng của các nhà sản xuất hàng đầu như An Huy Hongxin Electronic Technology Co., Ltd.
Khoa học vật liệu: Nền tảng của tính toàn vẹn tín hiệu
Ở tần số trên 10GHz, vật liệu FR-4 truyền thống thường bị thiếu hụt tín hiệu do mất tín hiệu cao hơn và đặc tính điện môi không ổn định. Chọn chất nền phù hợp là bước đầu tiên và quan trọng nhất.
| tham số | Tiêu chuẩn FR-4 | Vật liệu tần số cao | Tác động đến hiệu suất |
| Hằng số điện môi (Dk) | 4,5 - 5,0 | 3,0 - 4,5 | Dk thấp hơn cho phép truyền tín hiệu nhanh hơn và giảm độ trễ tín hiệu. |
| Hệ số tản nhiệt (Df) | 0,015 - 0,025 | 0,002 - 0,004 | Df thấp hơn làm giảm đáng kể sự suy giảm (mất mát) tín hiệu, điều này rất quan trọng đối với các dấu vết dài. |
| Nhiệt độ chuyển thủy tinh (Tg) | 130°C - 140°C | > 170°C (Tg cao) | Tg cao hơn đảm bảo bo mạch vẫn ổn định về kích thước trong quá trình hàn và vận hành ở nhiệt độ cao. |
Đối với các ứng dụng đòi hỏi hiệu suất tối đa, bảng nhiều lớp điện môi lai mang lại giải pháp tối ưu. Các bo mạch này kết hợp một cách chiến lược các vật liệu tần số cao trong các lớp tín hiệu quan trọng với FR-4 tiết kiệm chi phí hơn ở các lớp nguồn hoặc lớp tiếp đất, cân bằng hiệu suất với chi phí sản xuất.
Nghệ thuật kiểm soát trở kháng
Trong thiết kế tốc độ cao, việc kiểm soát trở kháng của dấu vết tín hiệu là không thể thương lượng. Trở kháng không khớp dẫn đến phản xạ tín hiệu, gây hỏng dữ liệu và lỗi hệ thống. Để đạt được khả năng kiểm soát trở kháng chính xác đòi hỏi dung sai sản xuất chặt chẽ.
- Trở kháng mục tiêu: Trở kháng một đầu phổ biến là 50Ω, trong khi các cặp vi sai thường là 90Ω hoặc 100Ω.
- Dung sai trở kháng: Dung sai tiêu chuẩn là ± 10%. Đối với các ứng dụng hiệu suất cao, cần có dung sai chặt chẽ hơn là ±7% hoặc thậm chí ±5%.
- Các yếu tố chính: Trở kháng cuối cùng là hàm của chiều rộng vết, chiều cao vết, độ dày điện môi và Dk của vật liệu. Các nhà sản xuất phải kiểm soát chính xác từng biến số này.
Các công ty như Công ty TNHH Công nghệ Điện tử An Huy Hongxin, với đội ngũ kỹ sư giàu kinh nghiệm, sử dụng các công cụ mô phỏng tiên tiến và quy trình được kiểm soát chặt chẽ để đảm bảo rằng mọi bo mạch được sản xuất đều đáp ứng cấu hình trở kháng được chỉ định trên tất cả các lớp.
Sản xuất linh hoạt: Từ nguyên mẫu đến sản xuất
Tốc độ đổi mới đòi hỏi phản ứng sản xuất nhanh nhẹn không kém. Khả năng tạo nguyên mẫu nhanh chóng và sau đó mở rộng quy mô sang sản xuất hàng loạt là một lợi thế cạnh tranh quan trọng.
Thời gian sản xuất điển hình:

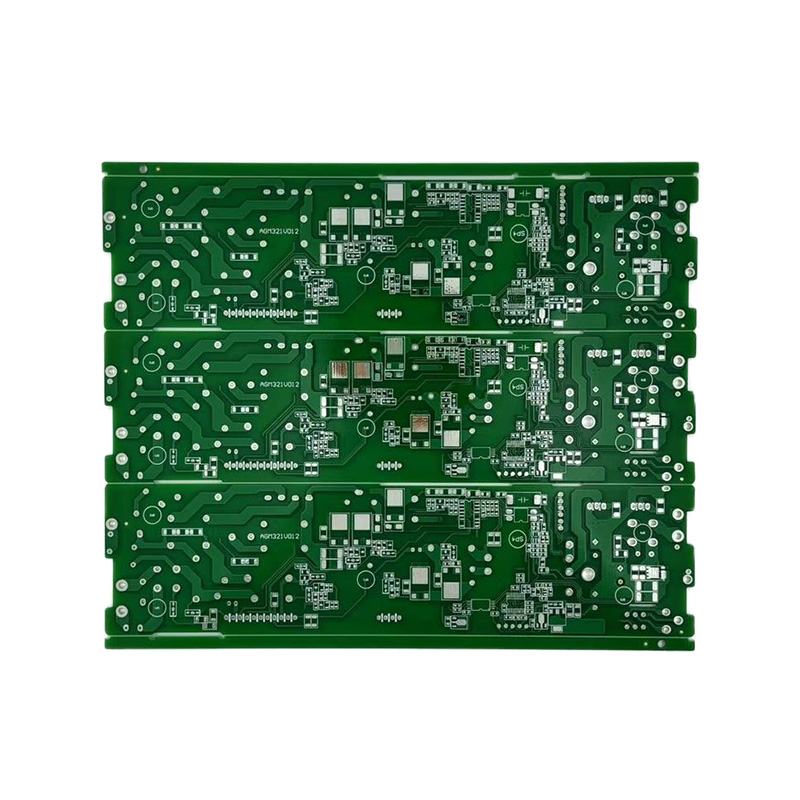

- Tạo nguyên mẫu hai mặt: Nhanh như 24 giờ.
- Bảng 4-8 lớp (Khối lượng): 9-20 ngày.
- Bảng 10-16 lớp (Khối lượng): 20-25 ngày.
- Bảng HDI (Khối lượng): Trong vòng 25 ngày.
Sự linh hoạt này được hỗ trợ bởi phạm vi sản xuất toàn diện, bao gồm một nhà máy rộng 20.000 mét vuông và một bộ quy trình xử lý bề mặt hoàn chỉnh, cho phép tạo mẫu nhanh theo lô nhỏ và sản xuất số lượng lớn mà không làm giảm chất lượng.
Độ tin cậy và chứng nhận: Đáp ứng các tiêu chuẩn ngành
Đối với các ứng dụng đòi hỏi cao trong lĩnh vực ô tô và công nghiệp, PCB tốc độ cao không chỉ mang lại âm thanh về điện; nó phải đặc biệt đáng tin cậy và được chứng nhận theo các tiêu chuẩn quốc tế nghiêm ngặt.
- IATF 16949: Chứng nhận này là tiêu chuẩn vàng cho ngành công nghiệp ô tô, thể hiện cam kết về quản lý chất lượng, ngăn ngừa lỗi và cải tiến liên tục.
- Chứng nhận UL: Đảm bảo sản phẩm đáp ứng các tiêu chuẩn an toàn và dễ cháy, chẳng hạn như xếp hạng UL 94V-0 cho khả năng chống cháy.
- Tuân thủ vật liệu: Việc sử dụng vật liệu có hàm lượng Tg cao và không chứa halogen sẽ giải quyết được cả độ tin cậy ở nhiệt độ cao và các quy định về môi trường.
Danh mục chứng nhận của nhà sản xuất, bao gồm ISO9001, ISO14001 và IATF16949, là bằng chứng rõ ràng về khả năng cung cấp PCB tốc độ cao, chất lượng cao, đáng tin cậy cho thị trường toàn cầu.
Câu hỏi thường gặp
Sự khác biệt giữa PCB tiêu chuẩn và PCB tốc độ cao là gì?
Sự khác biệt chính nằm ở việc lựa chọn vật liệu và độ chính xác trong sản xuất. PCB tiêu chuẩn, thường được làm từ FR-4, được thiết kế cho các ứng dụng tần số thấp hơn, nơi mà hiện tượng mất tín hiệu và độ ổn định điện môi ít nghiêm trọng hơn. A PCB tốc độ cao sử dụng các tấm chuyên dụng có hằng số điện môi (Dk) thấp hơn và ổn định hơn cũng như hệ số tiêu tán (Df) thấp hơn nhiều để giảm thiểu mất tín hiệu ở tần số cao. Hơn nữa, PCB tốc độ cao yêu cầu dung sai sản xuất chặt chẽ hơn nhiều để kiểm soát trở kháng, hình dạng vết và đăng ký lớp để đảm bảo tính toàn vẹn của tín hiệu. Chúng rất cần thiết cho các ứng dụng như 5G, điện toán tốc độ cao và hệ thống radar tiên tiến.
Tại sao kiểm soát trở kháng lại quan trọng trong thiết kế PCB tốc độ cao?
Kiểm soát trở kháng rất quan trọng vì nó đảm bảo rằng trở kháng của dấu vết PCB khớp với trở kháng của nguồn (ví dụ: chip máy phát) và tải (ví dụ: chip máy thu). Khi có sự không phù hợp về trở kháng, một phần tín hiệu sẽ được phản xạ trở lại nguồn thay vì được truyền đến máy thu. Những phản xạ này gây ra hiện tượng méo tín hiệu, đổ chuông và lỗi dữ liệu, có thể dẫn đến lỗi toàn bộ hệ thống. Trong các mạch tương tự tần số cao và kỹ thuật số tốc độ cao, ngay cả những phản xạ nhỏ cũng có thể bị phá hủy, khiến việc kiểm soát trở kháng chính xác (ví dụ: 100Ω ±10% đối với cặp vi sai) trở thành yêu cầu cơ bản đối với một sản phẩm chức năng.
Khi nào tôi nên sử dụng vật liệu Rogers thay vì FR-4 cho PCB của mình?
Bạn nên cân nhắc sử dụng vật liệu Rogers thay vì FR-4 khi ứng dụng của bạn liên quan đến tần số hoạt động thường trên 2-5GHz, trong đó việc mất tín hiệu trở thành một vấn đề nghiêm trọng. Các dấu hiệu chính cho thấy cần Rogers hoặc các tấm gỗ tần số cao khác bao gồm:
- Tần số cao: Các ứng dụng như 5G (mmWave), radar ô tô (77GHz) và serdes tốc độ cao (trên 10 Gbps).
- Yêu cầu nghiêm ngặt về tính toàn vẹn tín hiệu: Khi thiết kế của bạn yêu cầu độ suy giảm tín hiệu tối thiểu và độ méo thấp trên chiều dài đường dài.
- Dung sai chặt chẽ trên Dk: Vật liệu Rogers cung cấp dung sai hằng số điện môi chặt chẽ hơn nhiều, điều này rất cần thiết để có thể dự đoán được trở kháng và hiệu suất trong các mạch vi sóng và RF phức tạp.
Mặc dù FR-4 tiết kiệm chi phí hơn nhưng đối với bất kỳ ứng dụng tần số cao, hiệu suất quan trọng nào, việc đầu tư vào vật liệu Rogers là cần thiết để đảm bảo sản phẩm sẽ hoạt động như thiết kế.
Những cân nhắc chính khi chọn lớp hoàn thiện bề mặt cho PCB tốc độ cao là gì?
Việc lựa chọn lớp hoàn thiện bề mặt cho PCB tốc độ cao ảnh hưởng đến khả năng hàn, thời hạn sử dụng, độ tin cậy và thậm chí cả hiệu suất tần số cao. Những cân nhắc chính bao gồm:
- ENIG (Vàng ngâm niken điện phân): Cung cấp một bề mặt phẳng, phẳng thích hợp cho các bộ phận có bước cao và mang lại thời hạn sử dụng lâu dài. Tuy nhiên, lớp niken có thể "khó" hơn một chút khi hàn và có thể gây mất tín hiệu ở tần số rất cao.
- ENEPIG (Vàng ngâm Palladium điện phân niken điện phân): Được coi là một kết thúc cao cấp. Hàng rào palladium ngăn chặn sự di chuyển của niken và mang lại bề mặt có độ tin cậy cao, có thể hàn được với hiệu suất tần số cao tuyệt vời, khiến nó trở nên lý tưởng cho các ứng dụng đòi hỏi khắt khe.
- OSP (Chất bảo quản hàn hữu cơ): Bề mặt phẳng, tiết kiệm chi phí và rất thân thiện với việc hàn. Tuy nhiên, nó có thời hạn sử dụng hạn chế (thường là 6-12 tháng) và không phù hợp cho các ứng dụng yêu cầu nhiều chu kỳ chỉnh lại dòng hoặc liên kết dây.
Đối với hầu hết PCB tốc độ cao các ứng dụng, ENIG là sự lựa chọn phổ biến và đáng tin cậy, trong khi ENEPIG được chọn cho các thiết kế quan trọng nhất, có độ tin cậy cao và tần số rất cao.
