Nhà sản xuất bảng mạch kết nối mật độ cao (HDI)

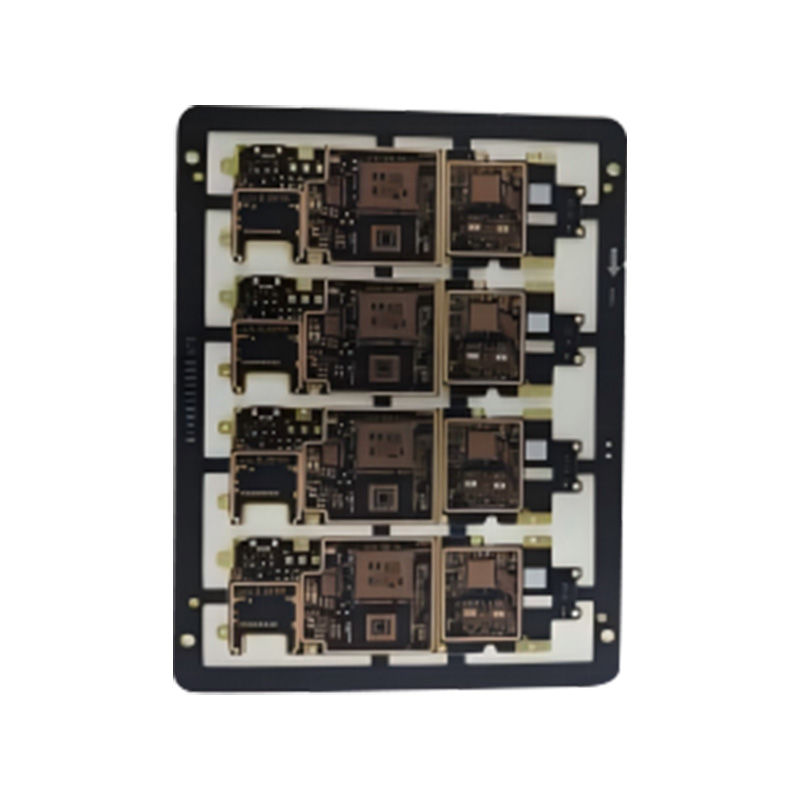

Bảng kết nối mật độ cao (HDI) đại diện cho công nghệ thu nhỏ và tích hợp cao trong công nghệ bảng mạch in. Định nghĩa cốt lõi của chúng nằm ở việc sử dụng các cấu trúc tiên tiến như microvia mù và chôn để đạt được mật độ kết nối vượt xa mật độ kết nối của PCB truyền thống trong một đơn vị diện tích nhỏ hơn. Tính năng đáng chú ý nhất của công nghệ này là hỗ trợ định tuyến cực kỳ tinh tế, chẳng hạn như độ rộng và khoảng cách đường siêu mịn đến 3 mils (0,075mm) và tỷ lệ độ dày trên khẩu độ lên tới 10:1. Điều này cho phép xây dựng các kiến ​​trúc mạch phức tạp với tối đa 32 lớp với độ dày bảng từ 0,3 mm đến 6 mm. Có nhiều loại hoàn thiện bề mặt, từ phun thiếc đến mạ niken, để đáp ứng các yêu cầu khắt khe về hiệu suất điện. Do đó, bo mạch HDI đã trở thành lựa chọn ưu tiên cho các thiết bị điện tử hiện đại hướng tới thiết kế nhẹ, mỏng, ngắn và nhỏ gọn. Chúng được sử dụng rộng rãi trong các bo mạch chủ lõi cho điện thoại thông minh 5G, mô-đun vi mô cho thiết bị đeo cao cấp và hệ thống mạch chính xác có độ tin cậy cao trong ngành hàng không vũ trụ, cung cấp hỗ trợ kỹ thuật quan trọng để nâng cao chức năng và thu nhỏ các thiết bị điện tử.

Giới thiệu
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Công ty TNHH Công nghệ Điện tử Hồng Tín An Huy là Trung Quốc Nhà sản xuất bảng mạch kết nối mật độ cao (HDI) Công ty bảng mạch kết nối mật độ cao (HDI) tùy chỉnh. Công ty tọa lạc tại Khu công nghiệp PCB Trung Quốc, Khu phát triển kinh tế Quảng Đức, tỉnh An Huy. Thành lập vào tháng 10 năm 2013, nhà máy của chúng tôi có diện tích 20.000 mét vuông và sử dụng 110 nhân viên, trong đó có hơn 7 kỹ sư chuyên nghiệp với hơn 15 năm kinh nghiệm. Sản phẩm PCB của công ty bao gồm bảng 1-32 lớp, bảng Tg cao, bảng đồng dày, bảng cứng-dẻo, bảng tần số cao, bảng ép điện môi hỗn hợp, bảng via chôn, bảng nền kim loại và bảng không halogen. Có sẵn dịch vụ tạo mẫu nhanh PCB độ chính xác cao, với đơn hàng số lượng lớn cho bảng một và hai mặt giao trong vòng 6-7 ngày, bảng 4-8 lớp trong vòng 9-20 ngày, bảng 10-16 lớp trong vòng 20-25 ngày, bảng 16-32 lớp trong vòng 25-45 ngày, bảng HDI trong vòng 25 ngày và tạo mẫu hai mặt có thể giao nhanh trong 24 giờ. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao và dịch vụ chuyên nghiệp cho khách hàng toàn cầu, và có khả năng giao hàng cả số lượng lớn và lô nhỏ. Quy trình xử lý bề mặt của sản phẩm chúng tôi đầy đủ. Các loại vật liệu nền bao gồm FR-1, 22F, CEM-1, CEM-3, FR-4 (với Tg cao, không halogen, v.v.), bảng tần số cao và nền kim loại. Tất cả các loại sản phẩm đã đạt chứng nhận hệ thống quản lý chất lượng quốc tế ISO9001, ISO14001, ISO45001, IATF16949, cũng như chứng nhận an toàn UL. Mạng lưới bán hàng của chúng tôi mở rộng từ khu vực nội địa đến Đông Nam Á, Châu Âu và Châu Mỹ. Trong cuộc cạnh tranh thị trường khốc liệt, chúng tôi luôn nhận được sự đánh giá cao từ khách hàng.
Chứng chỉ danh dự
  • NQA
  • Chứng chỉ UL
  • Chứng nhận sản phẩm
  • Chứng nhận sản phẩm
Tin tức
Bảng kết nối mật độ cao (HDI) Kiến thức ngành

Hướng dẫn toàn diện về bảng kết nối mật độ cao (HDI)

Trong nỗ lực không ngừng theo đuổi các thiết bị điện tử nhỏ hơn, nhanh hơn và mạnh hơn, công nghệ Kết nối mật độ cao (HDI) đã nổi lên như một công cụ hỗ trợ quan trọng. Hướng dẫn này đi sâu vào các khía cạnh cốt lõi của Bảng kết nối mật độ cao (HDI) , từ các quy trình sản xuất cơ bản và khoa học vật liệu đến các chiến lược thiết kế dành riêng cho ứng dụng và những cân nhắc về chuỗi cung ứng dành cho các chuyên gia.

Sản xuất HDI cốt lõi: Microvias và Ultra-Fine Lines

Khả năng xác định của bảng HDI nằm ở các cấu trúc tiên tiến cho phép thu nhỏ và thu nhỏ mật độ thành phần chưa từng có.

Công nghệ then chốt Mô tả và tác động
Microvias (Mù/Chôn) Vias được khoan bằng laser có đường kính thường nhỏ hơn 150µm. Chúng kết nối các lớp liền kề mà không đi qua toàn bộ bo mạch, tiết kiệm không gian quan trọng và cho phép nhiều đường dẫn định tuyến trực tiếp hơn, điều này cơ bản cho các thiết kế nhỏ gọn, phức tạp.
Theo dõi đường siêu mịn Khả năng tạo ra chiều rộng và khoảng cách dấu vết tốt tới 3 triệu (0,075mm). Điều này cho phép số lượng kết nối cao hơn đáng kể trong một khu vực nhất định, hỗ trợ trực tiếp việc sử dụng các thành phần mảng lưới bóng mịn (BGA) tiên tiến.
Tỷ lệ khung hình cao Khả năng đạt được tỷ lệ độ dày trên khẩu độ tấm lên tới 10:1. Điều này rất quan trọng để mạ các vi mạch sâu, đường kính nhỏ một cách đáng tin cậy, đảm bảo kết nối điện trong ngăn xếp HDI nhiều lớp.

Các nhà sản xuất chuyên về HDI, chẳng hạn như Công ty TNHH Công nghệ Điện tử An Huy Hongxin, tận dụng các công nghệ này để chế tạo các bo mạch phức tạp có độ dày từ 0,3 mm đến 6 mm và tối đa 32 lớp, tạo thành xương sống của các thiết bị nhỏ gọn hiện đại.

Quy trình phát triển HDI: Từ thiết kế đến phân phối

Để đưa thành công một thiết kế HDI vào sản xuất hàng loạt đòi hỏi phải thực hiện một quy trình chi tiết và tuần tự.

  • Đánh giá thiết kế và kỹ thuật: Giai đoạn ban đầu này rất quan trọng. Nó liên quan đến việc xác minh các quy tắc thiết kế (DRC), lập kế hoạch xếp chồng các lớp và lựa chọn vật liệu thích hợp (ví dụ: FR-4 Tg cao để đảm bảo độ tin cậy về nhiệt). Hợp tác chặt chẽ với nhóm kỹ thuật của nhà sản xuất ở giai đoạn này sẽ ngăn ngừa sự chậm trễ tốn kém.
  • Cán và chế tạo tuần tự: Bảng HDI được xây dựng thông qua nhiều chu kỳ cán màng. Đầu tiên, lõi được chế tạo, sau đó là các lớp tiếp theo có microvias. Các quy trình như khoan laser, mạ đồng chính xác và tạo ảnh mẫu được lặp lại, đòi hỏi khả năng kiểm soát quy trình đặc biệt.
  • Kiểm tra và đảm bảo chất lượng: Do tính phức tạp nên việc thử nghiệm điện (bao gồm thử nghiệm bằng đầu dò bay hoặc thử nghiệm dựa trên thiết bị cố định) là bắt buộc để xác minh khả năng kết nối và cách ly của mạng. Kiểm tra kiểm soát trở kháng cũng phổ biến đối với các thiết kế tốc độ cao.

Các nhà sản xuất hàng đầu tối ưu hóa quy trình làm việc này để mang lại thời gian giao hàng cạnh tranh. Ví dụ: chu kỳ sản xuất có cấu trúc 25 ngày cho các đơn đặt hàng HDI số lượng lớn giúp cân bằng việc sản xuất kỹ lưỡng với nhu cầu về thời gian đưa sản phẩm ra thị trường, trong khi dịch vụ tạo mẫu nhanh 24 giờ hỗ trợ xác minh thiết kế ban đầu.

Lựa chọn vật liệu cho độ tin cậy và hiệu suất HDI

Việc lựa chọn vật liệu cơ bản và lớp hoàn thiện sẽ ảnh hưởng trực tiếp đến chức năng, độ bền và hiệu suất của bảng HDI.

  • Vật liệu nền:
    • Tiêu chuẩn & Tg cao FR-4: Công cụ phù hợp cho nhiều ứng dụng. Các loại có hàm lượng Tg cao rất cần thiết cho hoạt động hàn và hàn không chì trong môi trường nhiệt độ cao hơn.
    • Tấm laminate chuyên dụng: Đối với các ứng dụng tần số/tốc độ cao (ví dụ: mô-đun 5G), các vật liệu ít hao hụt như Rogers hoặc gốm hydrocarbon chuyên dụng có thể được tích hợp vào khối xếp chồng.
    • Vật liệu Flex và cứng-Flex: Màng polyimide được sử dụng ở những khu vực cần uốn cong, tạo điều kiện cho các kiểu dáng cải tiến trong thiết bị đeo và thiết bị điện tử nhỏ gọn.
  • Hoàn thiện bề mặt: Việc hoàn thiện phải phù hợp với các thành phần có độ dốc tốt. Immersion Gold (ENIG) cung cấp bề mặt phẳng tuyệt vời để hàn và liên kết dây, trong khi Immersion Silver hoặc công thức OSP tiên tiến cung cấp các lựa chọn thay thế hiệu quả về mặt chi phí cho các trường hợp sử dụng cụ thể.

HDI với vai trò là yếu tố thúc đẩy đổi mới trong các ngành công nghiệp then chốt

Công nghệ HDI không chỉ là loại PCB; nó là một giải pháp chiến lược để đổi mới sản phẩm.

  • Điện thoại thông minh 5G và công nghệ tiêu dùng: HDI cho phép thu nhỏ tối đa cần thiết để đóng gói nhiều mô-đun ăng-ten 5G, bộ xử lý tiên tiến và pin lớn vào một thiết kế mỏng. Nó cho phép sử dụng các kỹ thuật chip-on-board (COB) và gói trên gói (PoP).
  • Hàng không vũ trụ và y tế có độ tin cậy cao: Trong những lĩnh vực này, giá trị của HDI nằm ở độ tin cậy và mật độ hiệu suất. Nó cho phép có nhiều chức năng hơn trong các hộp điện tử hàng không bị giới hạn về không gian hoặc màn hình y tế di động, thường sử dụng các cấu trúc uốn cứng để đảm bảo độ bền.
  • Điện tử ô tô tiên tiến: Khi phương tiện kết hợp nhiều ADAS (Hệ thống hỗ trợ người lái nâng cao) và thông tin giải trí trên xe, bảng HDI quản lý mạng tốc độ cao, phức tạp giữa các cảm biến, camera và bộ điều khiển, thường yêu cầu tuân thủ các tiêu chuẩn cấp ô tô như IATF 16949.

Câu hỏi thường gặp

Điều gì định nghĩa chính xác một bo mạch là PCB "HDI"?

PCB HDI chủ yếu được xác định bởi mật độ dây trên mỗi đơn vị diện tích cao hơn so với PCB truyền thống. Điều này đạt được thông qua các tính năng cụ thể:

  1. Microvia: Việc sử dụng các lỗ thông mù và/hoặc chôn sâu có đường kính thường ≤150µm.
  2. Đường nét và không gian mịn hơn: Dấu vết chiều rộng và khoảng trống từ 3 mil (0,075mm) trở xuống.
  3. Mật độ pad kết nối cao hơn: Khả năng chứa các thành phần có cường độ rất tốt (ví dụ: BGA cường độ <0,5mm).
  4. Các lớp xây dựng tuần tự: Thường bao gồm nhiều chu kỳ cán để tạo ra các lớp liên kết với nhau.

Một bo mạch kết hợp một số thành phần này, đặc biệt là microvias, thường được phân loại là HDI.

Khi nào tôi nên cân nhắc sử dụng thiết kế HDI trên PCB đa lớp tiêu chuẩn?

Bạn nên cân nhắc kỹ lưỡng về công nghệ HDI khi thiết kế của bạn gặp phải một hoặc nhiều thách thức sau:

  • Hạn chế về không gian: Vỏ sản phẩm rất nhỏ (ví dụ: điện thoại thông minh có thể đeo, nghe được, siêu mỏng).
  • Các thành phần có số lượng pin cao: Bạn cần định tuyến một CPU, FPGA hoặc chip bộ nhớ hiện đại có dấu chân BGA tốc độ cao.
  • Yêu cầu về hiệu suất tín hiệu cao: Bạn cần các đường dẫn tín hiệu ngắn hơn, trực tiếp hơn để có hiệu suất điện vượt trội (ví dụ: tốc độ nhanh hơn, ít nhiễu chéo hơn).
  • Tăng cường chức năng ở cùng kích thước: Bạn cần thêm các tính năng mới quan trọng vào sản phẩm mà không làm tăng dấu vết PCB của nó.

Nếu thiết kế của bạn chỉ sử dụng các thành phần có bước nhảy lớn và có không gian bo mạch rộng rãi thì lớp đa lớp tiêu chuẩn có thể tiết kiệm chi phí hơn.

Tại sao bảng HDI đắt hơn và làm cách nào để quản lý chi phí?

Chi phí tăng cao xuất phát từ:

  • Quy trình phức tạp: Các bước sản xuất bổ sung như cán màng tuần tự, khoan laser và tạo ảnh chính xác hơn.
  • Thiết bị tiên tiến: Sự cần thiết của máy móc sản xuất và kiểm tra có độ chính xác cao.
  • Năng suất thấp hơn ban đầu: Sự phức tạp có thể dẫn đến năng suất sản xuất thấp hơn, đặc biệt đối với các thiết kế mới hoặc có độ phức tạp cao.

Chiến lược quản lý chi phí:

  1. Tối ưu hóa số lượng lớp: Làm việc với nhà sản xuất của bạn để sử dụng số lượng lớp tối thiểu cần thiết.
  2. Đơn giản hóa thông qua cấu trúc: Chỉ sử dụng microvias khi thực sự cần thiết. Xếp chồng "1 N 1" ít tốn kém hơn HDI "bất kỳ lớp nào".
  3. Thiết kế cho khả năng sản xuất (DFM): Tuân thủ nghiêm ngặt các nguyên tắc DFM của nhà sản xuất để ngăn ngừa các vấn đề về năng suất.
  4. Kế hoạch cho khối lượng: Chi phí đơn vị giảm đáng kể với số lượng đặt hàng cao hơn do việc sử dụng bảng điều khiển được tối ưu hóa và thiết lập khấu hao.

Tôi nên tìm kiếm những chứng chỉ quan trọng nào ở nhà sản xuất bảng HDI?

Chứng chỉ là đại diện cho khả năng kiểm soát quy trình và độ tin cậy của nhà sản xuất. Những cái quan trọng nhất bao gồm:

  • IATF 16949: Tiêu chuẩn quản lý chất lượng ô tô. Nó thể hiện cam kết hàng đầu về kiểm soát quy trình có hệ thống, truy xuất nguồn gốc và cải tiến liên tục—có giá trị cao ngay cả đối với các dự án phi ô tô.
  • ISO 9001: Chứng nhận hệ thống quản lý chất lượng cơ bản.
  • Công nhận UL: Đảm bảo vật liệu ván và kết cấu đáp ứng các tiêu chuẩn an toàn, thường được yêu cầu đối với các sản phẩm cuối cùng được bán ở nhiều khu vực.
  • Tuân thủ tiêu chuẩn IPC: Mặc dù không phải là chứng nhận nhưng việc tuân thủ các tiêu chuẩn như IPC-6012 (hiệu suất) và IPC-6018 (HDI) là một chỉ số mạnh mẽ về năng lực kỹ thuật.

Một nhà sản xuất như An Huy Hongxin Electronic Technology Co., Ltd., có chứng chỉ IATF 16949, ISO và UL, chứng tỏ một khuôn khổ vững chắc để sản xuất bảng HDI đáng tin cậy.

Việc tạo mẫu nhanh cho bảng HDI hoạt động như thế nào với chu kỳ sản xuất số lượng lớn 25 ngày?

Cách tiếp cận hai tầng này được thiết kế để hỗ trợ cả đổi mới và mở rộng quy mô:

  1. Tạo mẫu nhanh (ví dụ: 24-72 giờ): Dịch vụ này sử dụng lập lịch cấp tốc cho các bảng nhỏ (thường là 1-5 phần). Nó tập trung vào xác nhận thiết kế —kiểm tra kết nối điện, chức năng cơ bản và sự phù hợp. Nó có thể sử dụng dung sai hơi thoải mái hoặc dụng cụ khác để đạt được tốc độ.
  2. Sản xuất số lượng lớn có cấu trúc (ví dụ: 25 ngày): Sau khi thiết kế được xác minh, quá trình sản xuất quy mô đầy đủ sẽ bắt đầu. Điều này bao gồm việc hoàn thiện và sản xuất tất cả các công cụ chuyên dụng (dũa khoan laser, tấm cán, thiết bị kiểm tra), chạy kiểm tra DFM đầy đủ và tạo đơn hàng trên các bảng lớn với quy trình kiểm soát nghiêm ngặt để có năng suất và tính nhất quán tối ưu. Chu kỳ 25 ngày bao gồm quy trình làm việc hoàn chỉnh, được tối ưu hóa này cho các đơn đặt hàng số lượng lớn.

Mô hình này cho phép các công ty lặp lại thiết kế một cách nhanh chóng mà không cần cam kết và sau đó chuyển đổi liền mạch sang chuỗi cung ứng số lượng lớn đáng tin cậy, hiệu quả về mặt chi phí.
