FR-4, Vật liệu PCB RF & PCB lõi kim loại: Hướng dẫn lựa chọn hoàn chỉnh

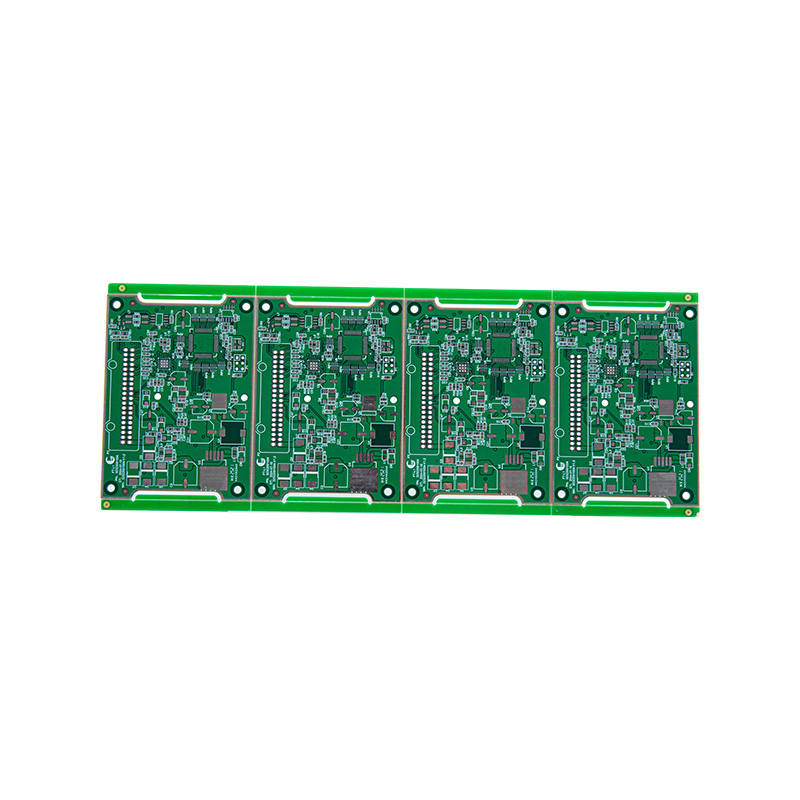

PCB FR-4 Chất liệu: Thuộc tính, cấp độ và vị trí phù hợp

FR-4 là vật liệu nền PCB được sử dụng rộng rãi nhất trong ngành công nghiệp điện tử , chiếm phần lớn sản lượng PCB cứng trên toàn cầu. Nó là một tấm epoxy laminate được gia cố bằng thủy tinh - vải sợi thủy tinh dệt được liên kết với chất kết dính nhựa epoxy - được phân loại theo tiêu chuẩn NEMA LW 553. Ký hiệu "FR" là viết tắt của chất chống cháy; Bảng FR-4 tự dập tắt khi nguồn đánh lửa bị loại bỏ, đáp ứng yêu cầu về tính dễ cháy UL 94 V-0.

Các tính chất cơ và điện chính của tiêu chuẩn FR-4:

• Hằng số điện môi (Dk): 4,2–4,8 ở 1 MHz - đủ cho các mạch tương tự kỹ thuật số và tần số thấp nhưng quá suy hao đối với hoạt động RF trên ~ 1 GHz
• Hệ số tản nhiệt (Df): 0,017–0,025 ở 1 MHz — tương đối cao, gây suy giảm tín hiệu đáng kể ở tần số vi sóng
• Nhiệt độ chuyển thủy tinh (Tg): cấp tiêu chuẩn 130–140 °C; giữa Tg 150–160 °C; nhiệt độ cao 170–180 °C
• Độ bền kéo: khoảng 310 MPa, mang lại độ cứng cơ học tốt cho việc xếp chồng nhiều lớp
• Độ dẫn nhiệt: 0,3–0,4 W/m·K — kém, hạn chế sử dụng trong các ứng dụng năng lượng cao

Các lớp FR-4 được phân biệt chủ yếu bởi Tg. Tg FR-4 cao ( ≥170 ° C) được chỉ định cho các quy trình hàn nóng chảy lại không chì, thiết bị điện tử ô tô và bảng điều khiển công nghiệp chịu được nhiệt độ cao liên tục. Tiêu chuẩn Tg FR-4 vẫn phù hợp với các thiết bị điện tử tiêu dùng, máy tính và viễn thông hoạt động trong phạm vi nhiệt độ bình thường.

Mặc dù có những hạn chế ở tần số và nhiệt độ cao, FR-4 mang đến sự kết hợp chưa từng có giữa khả năng xử lý, độ ổn định kích thước, khả năng kháng hóa chất và chi phí - điển hình là $2–$6 mỗi foot vuông cho tấm gỗ thô , thấp hơn nhiều so với vật liệu nền đặc biệt. Nó hỗ trợ các thiết kế đa lớp có cường độ nhỏ tới 3/3 triệu dấu vết/không gian và tương thích với tất cả các quy trình chế tạo PCB tiêu chuẩn bao gồm khoan laser, tạo ảnh trực tiếp và hoàn thiện bề mặt ngâm.

Lựa chọn vật liệu PCB RF: Những thay đổi nào trên 1 GHz

Thiết kế mạch RF và vi sóng đòi hỏi vật liệu nền có hằng số điện môi thấp và ổn định, hệ số tiêu tán tối thiểu và dung sai đặc tính chặt chẽ - các yêu cầu loại bỏ tiêu chuẩn FR-4 trong hầu hết các trường hợp trên 500 MHz. Tính toàn vẹn của tín hiệu ở tần số RF phụ thuộc rất nhiều vào chất nền vì trường điện từ mở rộng vào chất điện môi; bất kỳ sự mất mát hoặc biến đổi nào trong Dk đều ảnh hưởng trực tiếp đến việc kiểm soát trở kháng, tổn thất chèn và tính nhất quán của pha.

Các thông số chính trong lựa chọn chất nền RF

Hai thông số điện chi phối các quyết định lựa chọn vật liệu RF:

• Hằng số điện môi (Dk/εr): xác định kích thước đường truyền và tốc độ lan truyền. Giá trị Dk thấp hơn cho phép vạch rộng hơn đối với mục tiêu trở kháng nhất định, cải thiện khả năng sản xuất. Các tấm tần số cao thường cung cấp giá trị Dk từ 2,2 đến 10,2, với dung sai chặt chẽ là ± 0,05 hoặc cao hơn.
• Hệ số tản nhiệt (Df / tan δ): trực tiếp xác định tổn thất chèn. Các lớp RF cao cấp đạt được giá trị Df là 0,0009–0,003 ở 10 GHz, so với 0,02 đối với FR-4 tiêu chuẩn, giúp giảm đáng kể mức suy hao tín hiệu trong nguồn cấp ăng-ten, bộ khuếch đại công suất và mạng lọc.

Những cân nhắc thứ cấp bao gồm hệ số giãn nở nhiệt (CTE) - đặc biệt là CTE trục Z, ảnh hưởng đến độ tin cậy thông qua chu trình nhiệt - độ nhám bề mặt của lá đồng và khả năng hấp thụ độ ẩm, có thể làm thay đổi giá trị Dk và Df trong môi trường ẩm ướt.

Các dòng tấm laminate RF phổ biến và ứng dụng của chúng

Tấm dán nền PTFE

Chất nền Polytetrafluoroethylene (PTFE) - nguyên chất hoặc được gia cố bằng chất độn thủy tinh dệt hoặc gốm - mang lại hiệu suất tổn thất thấp nhất hiện có ở dạng PCB. Các tấm PTFE nguyên chất cung cấp Dk thấp tới 2,1 với Df dưới 0,001, nhưng chúng không ổn định về kích thước và khó xử lý. Vật liệu tổng hợp PTFE chứa đầy gốm (chẳng hạn như dòng Rogers RT/duroid và TMM) cân bằng tổn thất thấp với độ ổn định kích thước được cải thiện, khiến chúng trở thành lựa chọn tiêu chuẩn cho các thiết kế vi sóng và milimet có yêu cầu từ 10 GHz đến trên 100 GHz. Chi phí cao - thường bằng 10–30× so với FR-4 - và cần có quy trình khoan và khắc chuyên dụng.

Tấm gốm hydrocarbon

Các tấm gốm hydrocacbon như dòng Rogers RO4000 đã thay thế phần lớn PTFE trong các ứng dụng RF tần số trung bình (1–30 GHz) vì chúng kết hợp hiệu suất điện gần như PTFE với Quy trình chế tạo tương thích FR-4 . Chúng có thể được khoan, ép và mạ trên thiết bị tiêu chuẩn mà không bị ảnh hưởng bởi năng suất của PTFE, giúp giảm đáng kể tổng chi phí chế tạo tấm. RO4350B, với Dk là 3,48 ± 0,05 và Df là 0,0037 ở 10 GHz, là một trong những loại tấm RF được chỉ định rộng rãi nhất trên toàn cầu, được sử dụng rộng rãi trong các mô-đun radar ô tô 77 GHz và ăng-ten di động nhỏ 5G.

Xếp chồng lai: Kết hợp các lớp RF và kỹ thuật số

Các hệ thống RF hiện đại ngày càng tích hợp các mạch đầu cuối tương tự với xử lý tín hiệu số trên một bảng mạch duy nhất. Xếp chồng nhiều lớp lai liên kết các lớp RF trên các lớp tín hiệu bên ngoài với lõi FR-4 tiêu chuẩn hoặc lõi FR-4 tổn hao thấp cho các lớp kỹ thuật số, tách đường dẫn tín hiệu tần số cao khỏi nội dung kỹ thuật số nhạy cảm với chi phí. Khả năng tương thích của màng liên kết giữa các vật liệu khác nhau - đặc biệt là độ không khớp của CTE và độ bền bong tróc - là yếu tố kỹ thuật quan trọng cần cân nhắc trong thiết kế xếp chồng hỗn hợp.

Vật liệu PCB lõi kim loại: Quản lý nhiệt thông qua chất nền

PCB lõi kim loại (MCPCB) thay thế lõi điện môi FR-4 thông thường bằng đế kim loại dẫn nhiệt — thường là nhôm, đồng hoặc thép — để cải thiện đáng kể khả năng tản nhiệt từ các bộ phận nguồn. Trong đó FR-4 dẫn nhiệt ở mức khoảng 0,3 W/m·K, MCPCB lõi nhôm đạt được 1–3 W/m·K qua lớp điện môi và 205 W/m·K qua chính đế nhôm, cho phép nhiệt lan tỏa nhanh chóng trên bảng và truyền đến bộ tản nhiệt hoặc khung máy.

Cấu trúc lớp MCPCB

MCPCB một lớp tiêu chuẩn bao gồm ba lớp liên kết:

1. Lớp mạch lá đồng - thường là 1 oz (35 µm) đến 3 oz (105 µm), mang theo mạch điện
2. Lớp điện môi dẫn nhiệt - lớp polyme chứa đầy dày 50–200 µm mang lại khả năng cách điện đồng thời giảm thiểu điện trở nhiệt; độ dẫn điện của lớp này (điển hình là 0,8–3 W/m·K, lên đến 8 W/m·K đối với các loại cao cấp) là nút thắt cổ chai chính trong đường dẫn nhiệt
3. Lớp nền kim loại — Dày 1,0–3,2 mm, đóng vai trò là chất nền cơ học và bộ tản nhiệt

Lõi nhôm so với lõi đồng so với lõi thép

MCPCB lõi nhôm thống trị thị trường - hầu hết các bảng đèn LED, mô-đun điều khiển động cơ và PCB nguồn điện đều sử dụng hợp kim nhôm 5052 hoặc 6061 làm đế. Nhôm có độ dẫn nhiệt 160–200 W/m·K, trọng lượng nhẹ, dễ gia công và chi phí thấp. Đây là lựa chọn mặc định cho đèn đường LED, đèn ô tô và thiết bị điện tử tiêu dùng.

MCPCB lõi đồng cung cấp độ dẫn nhiệt vượt trội (385–400 W/m·K) cho các ứng dụng có dòng nhiệt cực cao — điốt laser công suất cao, mô-đun IGBT và bộ khuếch đại công suất tạo ra mật độ nhiệt trên 50 W/cm². Đồng nặng hơn và đắt hơn đáng kể so với nhôm, hạn chế sử dụng nó trong các trường hợp mà hiệu suất nhiệt là hạn chế chính.

MCPCB lõi thép (thường là thép cán nguội hoặc thép không gỉ) hy sinh hiệu suất nhiệt (độ dẫn nhiệt ~50 W/m·K) để có độ cứng cơ học và che chắn điện từ. Chúng được sử dụng trong các bảng điều khiển động cơ và các ứng dụng đòi hỏi độ cứng kết cấu hoặc che chắn từ tính thay vì tản nhiệt tối đa.

Lớp điện môi: Nút cổ chai nhiệt

Chất điện môi dẫn nhiệt là sự lựa chọn vật liệu quan trọng nhất về hiệu suất trong MCPCB. Các lớp điện môi tiêu chuẩn sử dụng các hạt oxit nhôm hoặc boron nitrit nhúng trong epoxy, đạt được 1–3 W/m·K. Các loại hiệu suất cao kết hợp chất độn boron nitrit hoặc nhôm nitrit hạt lớn hơn đạt được 6–9 W/m·K , giảm điện trở nhiệt giữa các điểm nối với bo mạch lên tới 3× so với các loại tiêu chuẩn — rất quan trọng đối với dãy đèn LED có độ sáng cao và mô-đun nguồn trong đó việc giảm nhiệt độ điểm nối một vài độ giúp kéo dài tuổi thọ linh kiện một cách có ý nghĩa. Điện áp đánh thủng của lớp điện môi cũng quan trọng không kém; giá trị 3.000 V AC trở lên là điển hình cho các ứng dụng công nghiệp.

Cân nhắc về thiết kế và chế tạo

MCPCB chủ yếu là một mặt hoặc hai mặt vì việc định tuyến tín hiệu qua lõi kim loại đòi hỏi các lỗ xuyên qua cách nhiệt — một quá trình làm tăng thêm chi phí và độ phức tạp. Đối với thiết kế nhiệt nhiều lớp, chất nền kim loại cách điện (IMS) hoặc công nghệ đồng xu nhúng được sử dụng thay thế. Phải quản lý sự không khớp CTE giữa đế kim loại và các lớp điện môi/đồng trong quá trình hàn nóng chảy lại; CTE của nhôm ~23 ppm/°C gần gấp đôi so với đồng và cao hơn đáng kể so với các thành phần gốm, khiến độ tin cậy của mối hàn trở thành mối quan tâm kỹ thuật về độ tin cậy chính trong các ứng dụng ô tô và chu trình cao.

Chọn vật liệu PCB phù hợp: FR-4, RF Laminate hoặc Lõi kim loại

Ba loại vật liệu phục vụ các yêu cầu thiết kế riêng biệt với sự chồng chéo tối thiểu. Khung lựa chọn thực tế tuân theo ràng buộc chính của ứng dụng:

• Tương tự theo định hướng chi phí, kỹ thuật số hoặc tần số thấp (<500 MHz): FR-4 ở cấp độ Tg thích hợp. Bao gồm phần lớn các thiết bị điện tử tiêu dùng, điều khiển công nghiệp và phần cứng máy tính.
• Tính toàn vẹn của tín hiệu RF/vi sóng (500 MHz – 100 GHz): Chọn một tấm RF dựa trên tần số, mức tổn hao và khả năng tương thích trong chế tạo. Gốm hydrocarbon (loại RO4000) cho sản xuất số lượng lớn 1–30 GHz; Vật liệu tổng hợp PTFE cho thiết kế hiệu suất cao nhất hoặc sóng milimet.
• Quản lý nhiệt cho thiết bị điện tử công suất hoặc đèn LED: PCB lõi kim loại với đế nhôm cho hầu hết các ứng dụng; lõi đồng có thông lượng nhiệt vượt quá ~50 W/cm2.

Các ứng dụng kết hợp — chẳng hạn như mô-đun bộ khuếch đại công suất 5G yêu cầu cả hiệu suất tín hiệu RF và khả năng tản nhiệt cao — có thể kết hợp lớp tín hiệu nhiều lớp RF với tấm nền kim loại hoặc sên nhiệt nhúng, minh họa rằng việc lựa chọn chất nền hiếm khi là quyết định của một vật liệu trong các thiết kế tiên tiến.
