PCB trong Điện tử: Phần mềm thiết kế, Tiêu chuẩn IPC, Tính toàn vẹn tín hiệu & Tuân thủ ITAR

một là gì PCB trong Điện tử

Bảng mạch in (PCB) là nền tảng cấu trúc và điện của hầu hết mọi thiết bị điện tử. Đó là một tấm ván phẳng - thường được làm từ tấm epoxy gia cố bằng thủy tinh FR-4 - hỗ trợ về mặt cơ học và kết nối điện với các linh kiện điện tử thông qua mạng lưới các vết đồng dẫn điện, miếng đệm và vias được khắc hoặc lắng đọng trên bề mặt và các lớp bên trong của nó. Nếu không có PCB, các thiết bị điện tử hiện đại như chúng ta biết sẽ không thể thực hiện được : nó thay thế hệ thống dây điện điểm-điểm của các thiết bị điện tử đời đầu bằng cấu trúc nhỏ gọn, có thể lặp lại và có thể sản xuất được.

PCB phục vụ đồng thời ba vai trò cơ bản. Đầu tiên, nó cung cấp nền tảng vật lý để gắn và hàn các bộ phận — điện trở, tụ điện, mạch tích hợp, đầu nối và hàng trăm bộ phận khác trên đó. Thứ hai, nó tạo ra các đường dẫn điện cho phép tín hiệu và năng lượng truyền đi giữa các bộ phận đó một cách chính xác. Thứ ba, nó thực hiện định tuyến này ở định dạng có thể được sản xuất hàng loạt với chất lượng ổn định trên quy mô lớn, từ các thiết bị điện tử tiêu dùng được vận chuyển với số lượng hàng tỷ USD đến phần cứng hàng không vũ trụ được sản xuất theo từng đơn vị.

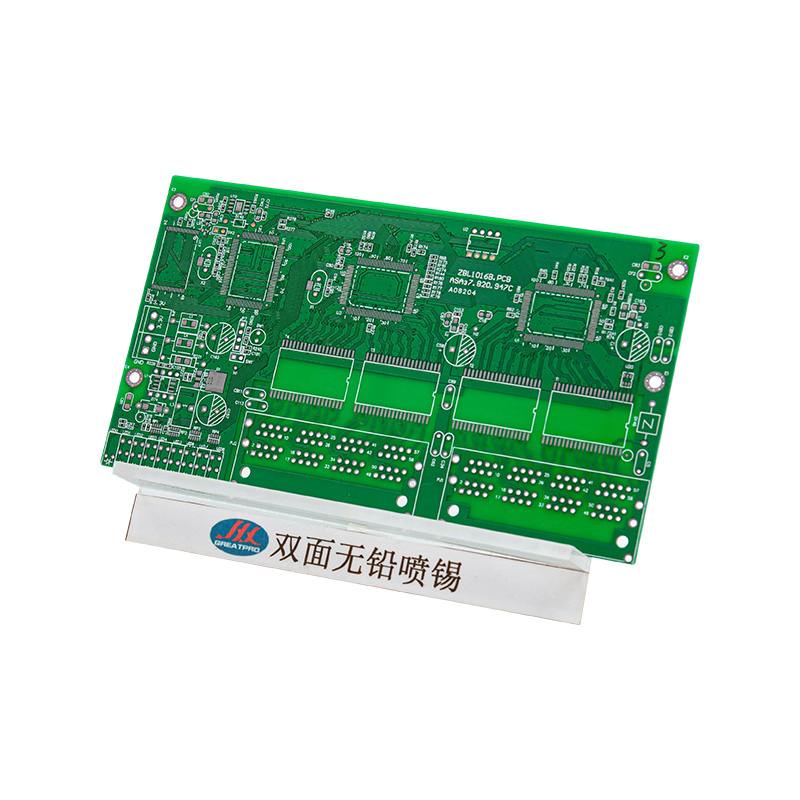

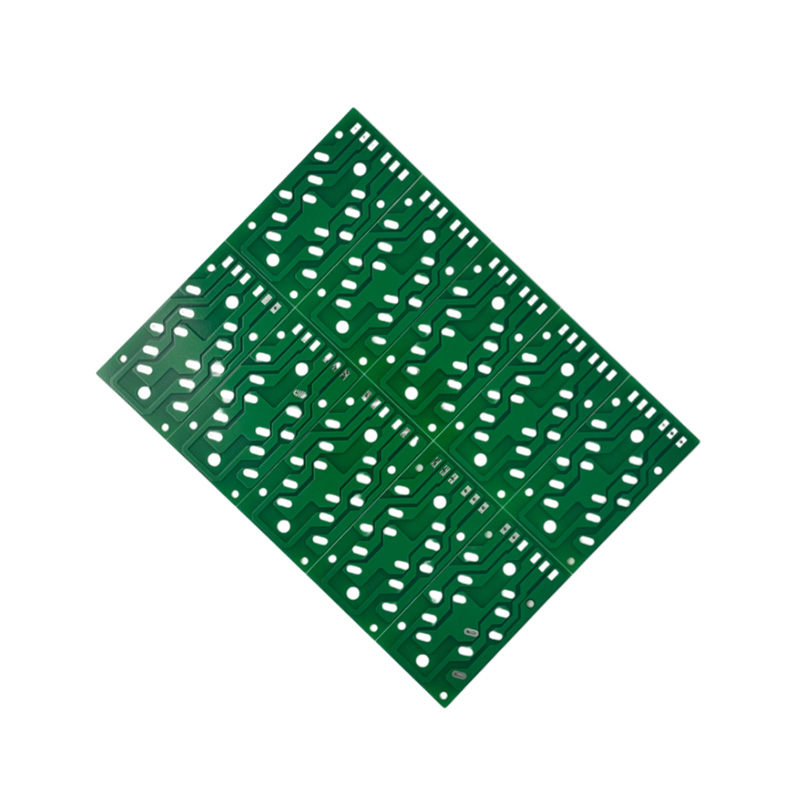

PCB được phân loại theo số lớp và cấu trúc. Các tấm ván một lớp có dấu vết ở một mặt và thường gặp trong các sản phẩm tiêu dùng giá rẻ. Bảng hai mặt sử dụng cả hai bề mặt. PCB nhiều lớp - thường là 4, 6, 8 hoặc nhiều lớp - là tiêu chuẩn trong bất kỳ ứng dụng nào liên quan đến vị trí thành phần dày đặc, trở kháng được kiểm soát, mặt phẳng toàn vẹn nguồn hoặc tín hiệu số tốc độ cao. Các bo mạch kết nối mật độ cao (HDI) còn tiến xa hơn nữa bằng cách sử dụng microvias và các tính năng bước cao để đóng gói nhiều mạch hơn vào một kích thước nhỏ hơn, như đã thấy trong điện thoại thông minh và thiết bị đeo.

Ngoài cấu trúc FR-4 cứng nhắc tiêu chuẩn, PCB linh hoạt (mạch linh hoạt) sử dụng chất nền polyimide để cho phép uốn cong và gấp thành hình dạng ba chiều — cần thiết trong các thiết bị y tế, hệ thống dây điện hàng không vũ trụ và thiết bị điện tử tiêu dùng nhỏ gọn. Bảng mạch cứng-flex kết hợp cả hai công nghệ trong một cụm duy nhất, loại bỏ các đầu nối và giảm trọng lượng cũng như các điểm hỏng hóc trong các môi trường đòi hỏi khắt khe.

Phần mềm thiết kế sơ đồ PCB: Các công cụ và tác dụng tốt nhất của chúng

Chụp sơ đồ là điểm khởi đầu của thiết kế PCB - nó xác định các kết nối logic giữa các thành phần trước khi bắt đầu bất kỳ bố cục vật lý nào. Sau đó, sơ đồ này được sử dụng để tạo một netlist điều khiển công cụ bố trí PCB. Việc chọn phần mềm EDA (tự động hóa thiết kế điện tử) phù hợp không chỉ ảnh hưởng đến trải nghiệm thiết kế mà còn cả kết quả DFM (thiết kế cho khả năng sản xuất), quy trình cộng tác và tài liệu tuân thủ.

Các nền tảng chính trong thiết kế PCB chuyên nghiệp là:

• Nhà thiết kế Altium: Sự lựa chọn vượt trội trong kỹ thuật phần cứng chuyên nghiệp. Được biết đến với môi trường sơ đồ-bố cục thống nhất, quản lý thư viện mạnh mẽ và kiểm tra quy tắc thiết kế toàn diện (DRC). Các tính năng đồng thiết kế của ActiveBOM và MCAD được đặc biệt đánh giá cao trong quy trình phát triển sản phẩm. Chi phí cấp phép cao, nhưng độ sâu của chức năng phù hợp với các kỹ sư PCB toàn thời gian.
• KiCad: Nền tảng EDA mã nguồn mở hàng đầu. Phiên bản 7 trở lên đã thu hẹp phần lớn khoảng cách với các công cụ thương mại, cung cấp trình soạn thảo sơ đồ có khả năng, trực quan hóa 3D, định tuyến cặp vi sai và thư viện cộng đồng đang phát triển. Được sử dụng rộng rãi trong các công ty khởi nghiệp, dự án phần cứng mở và môi trường học thuật.
• Nhịp OrCAD / Allegro: OrCAD được sử dụng rộng rãi để chụp sơ đồ trong các công ty kỹ thuật, trong khi Allegro là công cụ bố trí cao cấp được ưa thích cho các bảng nhiều lớp phức tạp và công việc đảm bảo tính toàn vẹn tín hiệu tốc độ cao. Tích hợp mô phỏng SPICE mạnh mẽ giúp OrCAD trở thành lựa chọn phù hợp cho các nhóm thiết kế tín hiệu tương tự và tín hiệu hỗn hợp.
• PADS cố vấn / Xpedition: Phổ biến trong ô tô và điện tử công nghiệp. PADS là một lựa chọn tầm trung dành cho các đội nhỏ hơn; Xpedition là cấp doanh nghiệp với bố cục hướng ràng buộc mạnh mẽ dành cho các ứng dụng RF và tốc độ cao.
• EasyEDA / Fusion 360 Điện tử: Nền tảng dựa trên đám mây phù hợp với việc tạo nguyên mẫu, công việc theo sở thích và các nhóm cần quy trình làm việc từ thiết kế đến chế tạo nhanh chóng. EasyEDA được tích hợp chặt chẽ với dịch vụ lắp ráp của JLCPCB, cho phép trích dẫn chế tạo chỉ bằng một cú nhấp chuột trực tiếp từ môi trường thiết kế.

Bất kể lựa chọn công cụ nào, sơ đồ phải bao gồm các giá trị thành phần đầy đủ và chính xác, ký hiệu tham chiếu và phép gán chân - lỗi trong sơ đồ truyền trực tiếp vào bo mạch được sản xuất . Hầu hết các quy trình công việc chuyên nghiệp đều thực hiện đánh giá sơ đồ chính thức dựa trên đặc tả thiết kế trước khi bắt đầu bố trí.

Tiêu chuẩn IPC cho thiết kế PCB: Nội dung chúng đề cập và lý do chúng quan trọng

IPC (trước đây là Viện Mạch in, bây giờ đơn giản là IPC - Hiệp hội Kết nối các ngành Điện tử) công bố các tiêu chuẩn được chấp nhận trên toàn cầu chi phối việc thiết kế, chế tạo, lắp ráp và kiểm tra PCB. Việc tuân thủ các tiêu chuẩn IPC không phải là tùy chọn trong hầu hết các ngành chuyên nghiệp và được quản lý — nó được yêu cầu theo hợp đồng bởi các OEM, các nhà sản xuất quốc phòng và thiết bị y tế và thường xuyên được kiểm tra.

IPC-A-610 và J-STD-001 xác định ba loại sản phẩm — Loại 1 (điện tử thông thường), Loại 2 (điện tử phục vụ chuyên dụng) và Loại 3 (độ tin cậy cao, bao gồm quân sự và y tế). Loại 3 áp đặt các yêu cầu về mối hàn, độ sạch và tay nghề nghiêm ngặt nhất và yêu cầu người vận hành và thanh tra viên IPC (CIS/CIT) được chứng nhận tại xưởng sản xuất. Việc chỉ định sai loại - hoặc không chỉ định một loại nào cả - là nguyên nhân phổ biến gây ra tranh chấp về chất lượng giữa người mua và nhà sản xuất theo hợp đồng.

Tính toàn vẹn tín hiệu trong thiết kế PCB: Nguyên tắc cốt lõi và các dạng lỗi thường gặp

Tính toàn vẹn tín hiệu (SI) đề cập đến chất lượng của tín hiệu điện khi nó truyền qua PCB - cụ thể là liệu nó có đến đích với biên độ, độ chính xác về thời gian và hình dạng đủ để thiết bị nhận diễn giải chính xác hay không. Khi tốc độ xung nhịp và tốc độ dữ liệu tăng lên phạm vi gigahertz, tính toàn vẹn của tín hiệu đã chuyển từ mối quan tâm nhỏ sang nguyên tắc thiết kế chính thống. Một bo mạch vượt qua DRC và có bố cục trông đúng vẫn có thể không vượt qua được quá trình kiểm tra chức năng do các vấn đề về SI mà mắt thường không nhìn thấy được.

Các vấn đề về tính toàn vẹn tín hiệu phổ biến nhất và các biện pháp giảm nhẹ ở cấp độ thiết kế bao gồm:

• Sự gián đoạn trở kháng: Bất kỳ thay đổi nào về hình dạng vết - chuyển tiếp chiều rộng, vias, đầu nối, cuống - đều tạo ra thay đổi trở kháng cục bộ gây ra phản xạ tín hiệu một phần. Định tuyến trở kháng có kiểm soát (thường là 50Ω cho một đầu cuối, vi sai 100Ω) và thông qua giảm thiểu sơ khai (khoan ngược hoặc vias mù) là các biện pháp đối phó tiêu chuẩn.
• Nhiễu xuyên âm: Sự ghép điện từ giữa các dấu vết liền kề gây ra tiếng ồn trên các đường dây yên tĩnh. Việc tăng khoảng cách theo dõi (quy tắc 3W: không gian bằng 3× chiều rộng theo dõi từ cạnh này sang cạnh khác), sử dụng dấu vết bảo vệ mặt đất và định tuyến tín hiệu tốc độ cao trên các lớp bên trong giữa các mặt phẳng mặt đất đều làm giảm nhiễu xuyên âm.
• Sự gián đoạn của đường đi trở lại: Dòng phản hồi tần số cao đi theo đường có độ tự cảm nhỏ nhất - ngay bên dưới dấu vết dòng thuận của chúng trên mặt phẳng tham chiếu. Các vết cắt, khe hoặc thay đổi mặt phẳng làm gián đoạn đường quay trở lại này buộc dòng điện phải đi vòng, tạo ra một ăng-ten vòng phát ra EMI và truyền nhiễu vào các mạch khác.
• Nghiêng theo cặp vi phân: Tín hiệu vi sai (PCIe, USB, HDMI, DDR, LVDS) phụ thuộc vào độ dài của cả hai dây dẫn có phù hợp về mặt điện hay không. Độ dài không khớp gây ra độ lệch - độ lệch thời gian giữa tín hiệu P và N - làm giảm lề sơ đồ mắt và tăng tỷ lệ lỗi bit. Hầu hết các công cụ EDA thực thi việc khớp độ dài cặp chênh lệch thông qua các ràng buộc định tuyến tương tác.
• Tiếng ồn của mạng lưới phân phối điện (PDN): Điện dung bypass không đủ hoặc tụ điện tách rời được đặt không đúng cách sẽ làm cho điện áp trên đường ray nguồn dao động khi IC chuyển mạch. Điều này biểu hiện như phản xạ từ mặt đất, nhiễu nguồn cung cấp và tăng độ giật trong tín hiệu đồng hồ. Công cụ phân tích PDN mô hình trở kháng so với tần số để hướng dẫn lựa chọn và đặt tụ điện.

Mô phỏng trước bố cục (sử dụng mô hình IBIS và máy tính đường truyền) và trích xuất sau bố cục (sử dụng bộ giải trường điện từ 3D như Ansys HFSS hoặc Cadence Sigrity) là các phương pháp tiêu chuẩn trên bảng tốc độ cao. Ở tốc độ dữ liệu trên 10 Gbps, Phân tích SI không phải là bước xác minh sau thiết kế - nó là đầu vào cho chiến lược xếp chồng và định tuyến ngay từ ngày đầu tiên.

Lắp ráp PCB quay vòng nhanh: Điều gì thúc đẩy thời gian dẫn đầu và cách nén chúng

Lắp ráp PCB tốc độ nhanh — cung cấp các bo mạch chức năng trong 24 giờ đến 5 ngày thay vì 10–15 ngày làm việc thông thường — đã trở thành điểm khác biệt mang tính cạnh tranh giữa các nhà sản xuất theo hợp đồng (CM) phục vụ các yêu cầu tạo mẫu, NPI và sản xuất khẩn cấp. Hiểu được điều gì thực sự thúc đẩy thời gian thực hiện lắp ráp cho phép người mua đưa ra lựa chọn thông minh hơn thay vì chỉ trả mức giá cao cho dịch vụ có thể không mang lại kết quả nhanh hơn.

Những yếu tố đóng góp chính vào thời gian thực hiện lắp ráp là:

• Chế tạo ván trần: Các tấm ván nhiều lớp FR-4 tiêu chuẩn (tối đa 8 lớp) có thể được chế tạo trong 24–48 giờ bởi các nhà chế tạo quay nhanh. Các công trình nâng cao - HDI, cán mỏng Rogers, vias chôn, trở kháng được kiểm soát - thêm 1–5 ngày tùy thuộc vào độ phức tạp.
• Tính sẵn có của thành phần: Đây thường là biến thời gian thực hiện dài nhất. Một thiết kế dựa vào các thành phần nguồn đơn hoặc được phân bổ có thể khiến việc lắp ráp bị đình trệ trong nhiều tuần bất kể khả năng của CM. Xây dựng BOM xung quanh các bộ phận do các nhà phân phối lớn lưu kho (Digi-Key, Mouser, Arrow) cải thiện đáng kể khả năng dự đoán vòng quay.
• Lập trình và kiểm tra: Kiểm tra trong mạch (ICT), kiểm tra chức năng hoặc lập trình chương trình cơ sở sẽ bổ sung thêm thời gian mà phần lớn được cố định bất kể kích thước lô. Khi chạy nguyên mẫu rất nhỏ, thời gian thiết lập thử nghiệm có thể vượt quá thời gian lắp ráp.
• Chất lượng tài liệu: Các tệp Gerber không đầy đủ hoặc mơ hồ, thiếu dữ liệu trung tâm hoặc các truy vấn kỹ thuật ổ đĩa BOM chưa được giải quyết sẽ làm tăng thêm ngày cho mọi công việc quay vòng nhanh. Gửi các gói hàng hoàn chỉnh, sạch sẽ — bao gồm bản vẽ lắp ráp, danh sách nhà cung cấp đã được phê duyệt và BOM đã được giải quyết — là đòn bẩy giảm thời gian thực hiện dễ kiểm soát nhất dành cho người mua.

Các CM cung cấp dịch vụ lắp ráp chính hãng 24 giờ thường duy trì một lô hàng tồn kho gồm các thiết bị thụ động thông thường (điện trở và tụ điện 0402/0603 trong dòng E24/E96), chạy dây chuyền SMT hai ca và có đội ngũ kỹ thuật trực để giải quyết các truy vấn DFM mà không bị tắc nghẽn trong giờ làm việc. Đối với số lượng sản xuất, khả năng quay nhanh thực sự đòi hỏi phải định vị trước vật liệu và lập kế hoạch trước về thời gian của máy — các công việc gấp rút đặc biệt ở quy mô sản xuất hiếm khi đáng tin cậy.

Sản xuất PCB tuân thủ ITAR: Phạm vi, nghĩa vụ và những điều cần tìm trong CM

Quy định về buôn bán vũ khí quốc tế (ITAR) là khung quy định của Hoa Kỳ do Tổng cục Kiểm soát Thương mại Quốc phòng (DDTC) thuộc Bộ Ngoại giao quản lý. Nó kiểm soát việc xuất và nhập khẩu các vật phẩm quốc phòng, dịch vụ quốc phòng và dữ liệu kỹ thuật liên quan được liệt kê trong Danh sách Đạn dược Hoa Kỳ (USML). PCB được thiết kế hoặc sử dụng trong quân sự, vệ tinh, vũ khí hoặc một số hệ thống lưỡng dụng nhất định thường được ITAR kiểm soát và bất kỳ CM nào chế tạo, lắp ráp hoặc thậm chí xử lý dữ liệu kỹ thuật cho các bo mạch này đều phải tuân thủ các yêu cầu ITAR.

Việc tuân thủ ITAR đối với nhà sản xuất hợp đồng PCB bao gồm một số nghĩa vụ cụ thể:

• Đăng ký với DDTC: Bất kỳ công ty nào của Hoa Kỳ sản xuất, xuất khẩu hoặc môi giới các mặt hàng quốc phòng do ITAR kiểm soát đều phải đăng ký với DDTC. Việc đăng ký này phải hiện hành và được gia hạn hàng năm.
• Kiểm soát truy cập quốc gia nước ngoài: ITAR hạn chế quyền truy cập vào dữ liệu kỹ thuật được kiểm soát — bao gồm tệp PCB Gerber, tài liệu thiết kế và bản vẽ lắp ráp — đối với người Hoa Kỳ (công dân, thường trú nhân hợp pháp hoặc những người được cấp quy chế bảo vệ). CM phải có các thủ tục dạng văn bản để ngăn chặn công dân nước ngoài truy cập dữ liệu do ITAR kiểm soát mà không có giấy phép xuất khẩu hoặc miễn trừ hiện hành.
• Sự phân chia vật lý: Các khu vực làm việc, hệ thống lưu trữ và máy chủ dữ liệu do ITAR kiểm soát phải được tách biệt về mặt vật lý hoặc logic với khu vực làm việc không phải của ITAR để ngăn chặn việc vô tình tiết lộ.
• Dòng chảy của nhà thầu phụ: Nếu CM đã đăng ký ITAR thuê ngoài bất kỳ phần công việc nào — nhà sản xuất bảng trần, lớp phủ phù hợp, thử nghiệm — cho nhà thầu phụ thì nghĩa vụ ITAR sẽ giảm xuống. CM chính chịu trách nhiệm đảm bảo các nhà thầu phụ cũng đã đăng ký và tuân thủ ITAR.
• Lưu giữ hồ sơ: ITAR yêu cầu nhà sản xuất lưu giữ hồ sơ của tất cả các giao dịch liên quan đến các mặt hàng do ITAR kiểm soát trong tối thiểu 5 năm.

Khi đủ điều kiện cho CM PCB tuân thủ ITAR, người mua nên yêu cầu bản sao đăng ký DDTC hiện tại của nhà cung cấp, xem lại Kế hoạch kiểm soát công nghệ (TCP) của họ và xác minh rằng tình hình bảo mật cơ sở của họ — bao gồm hệ thống CNTT, quyền truy cập của khách truy cập và sàng lọc nhân viên — phù hợp với cấp độ phân loại của công việc đang được thực hiện. Hình phạt cho hành vi vi phạm ITAR rất nghiêm khắc : phạt dân sự lên tới 1 triệu USD cho mỗi hành vi vi phạm và các hình phạt hình sự bao gồm cả việc cấm ký hợp đồng với chính phủ trong tương lai. Kiểm tra tư thế ITAR của CM trước khi trao giải thưởng chương trình, không phải sau khi kiểm tra bài viết đầu tiên, là cách tiếp cận tiêu chuẩn ngành.
